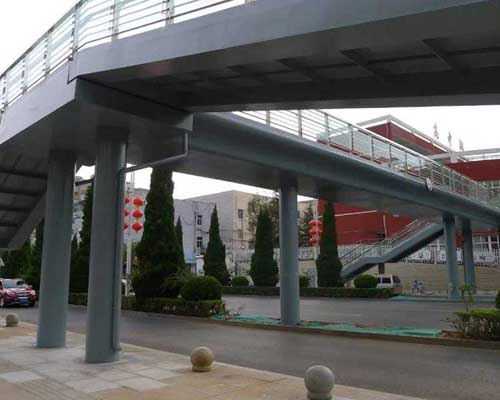

鋼結構橋梁射線探傷流程-承接石家莊范圍探傷檢測

鋼結構橋梁焊縫射線探傷人員資格

1、檢測人員應取得無損檢測人員鑒定考核機構頒發的射線Ⅱ級或Ⅱ級以上級別的資格證書。

2、檢測人員對探傷焊縫特性應有足夠的認識，應了解工件的材質 、結構、厚度、焊接方法、焊縫種類、坡口形式、焊縫余高等實際情況。

鋼結構橋梁焊縫射線探傷使用的設備與器材

1、射線設備：X 射線探傷儀 可用 2505 便攜式 X 射線儀

2、輔助設備與器材

3、采用金屬鉛增感屏，前屏厚度 0.03～0.5mm,后屏 0.1mm。

4、選用工業射線膠片型號：AGFA-G7。

5、像質計采用符合 GB5618 的線型像質計，按透照厚度確定像質計指數，選用合適的像質計類型。

探傷檢測前的準備

1、X射線對人體健康會造成極大危害，進行射線照相時，應具備必要的防護設施，盡量避免射線的直接或間接照射。

2、工件表面：表面毛刺、飛濺及影響像顯示的污垢必須清除。

3、檢測區域：被檢測件焊縫按相關文件要求作一定比例進行探傷，檢測區域包括焊縫兩側熱影響區。

4、檢測時機：除非另有規定，射線探傷應在焊后進行。對于有延遲裂紋傾向的材料，至少應在焊接完成后 24 小時后進行射線探傷。

5、必須檢出的缺陷：裂紋、未融合、未焊透、氣孔、夾雜（含鎢夾雜）。

鋼結構橋梁焊縫探傷檢測

1、根據被檢測件的厚度、形狀、設計和標準要求選擇射線檢測方法和技術。

2、根據鋼結構橋梁要求檢測的部位特性（一般為橫向、縱向?qū)雍缚p和頂板、底板十字交叉焊縫），采用單壁外透法（即射線源位于被檢工件外側，膠片位于內側）。

3、搭接標記、中心標記、識別標記應放在射源側。而且放置在焊縫兩側，距離焊縫邊緣至少 5 ㎜。

4、像質計應放在射源一側的工件表面上被檢焊縫區的一端（有效區段的 1/4 部位）。鋼絲應橫跨焊縫并與焊縫長度方向垂直，細絲置于外側。每個像質計只能代表一個有效檢驗范圍，因此每張底片至少有一個像質計。

5、為防止背散射的有害影響，暗盒背面應襯以適當厚度的鉛板。

公司承接石家莊范圍鋼結構橋梁焊縫射線探傷檢測：包括保定、衡水、邢臺、廊坊、唐山等地區。
